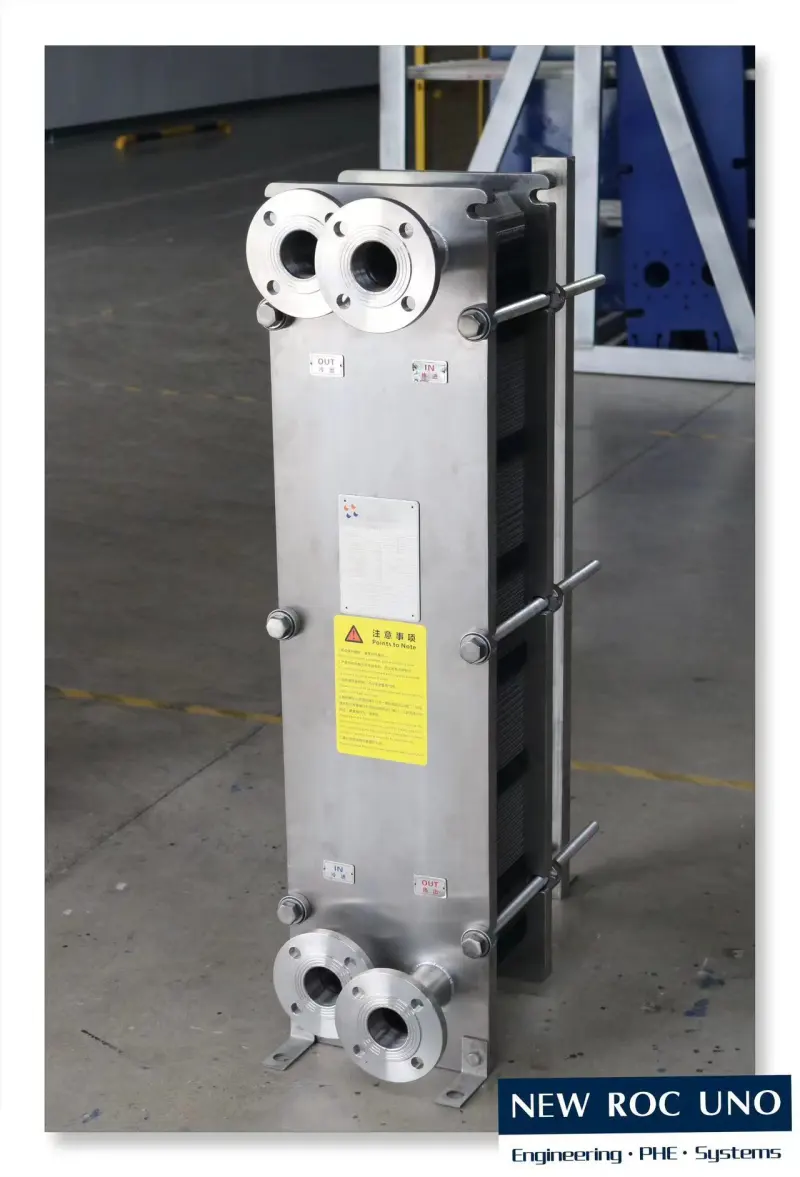

Gedichteter Plattenwärmetauscher für chemische Anwendungen
NEW ROC UNO bietet umfassende Erfahrung im Bereich chemischer Anwendungen. Wir haben die Lieferzeiten und Frachtkosten weitestgehend verkürzt und Ersatzteile können mit der schnellsten Geschwindigkeit geliefert werden. Die Fertigung ist nur ein Teil unseres Geschäfts, da wir die Anforderungen unserer Kunden kennen und Verschiedene Arten von Arbeitsbedingungen sind unser tägliches Leben. Plattenwärmetauscher erfordern im Vergleich zur gleichen Wärmeübertragungsfläche sogar noch kleinere Grundstücksflächen. Die Verteilungsfläche der Platten erzwingt die Verteilung der Flüssigkeit über die gesamte gewellte Oberfläche, wo Turbulenzen und damit Wärme wahrscheinlicher sind Der Übertragungskoeffizient ist viel höher. Abgesehen von den Rahmen, Bolzen, Führungsstangen und allen anderen Kleinteilen sind Platten und Dichtungen die einzigen Komponenten, die direkt mit der Schwefelsäure in Kontakt kommen, was bedeutet, dass sie vorhanden sind
Bei den meisten Teilen muss nicht auf Säurebeständigkeit geachtet werden. Dank seiner kompakten Größe und optimierten dünnen Platte
Design, der Verbrauch von korrosionsbeständigem Material ist
minimal.
- NEW ROC UNO
- China
- 7-15 Tage
- 5.000 Produktion pro Tag
- Information
So funktionieren gedichtete Plattenwärmetauscher
Bei einem gedichteten Plattenwärmetauscher sind die Platten mit Elastomerdichtungen ausgestattet, die die Kanäle abdichten und die Flüssigkeiten in alternative Kanäle leiten. Das Plattenpaket wird zwischen einer Rahmenplatte und einer Druckplatte montiert und durch Spannschrauben zwischen diesen Platten zusammengedrückt. Die Kanalplatten und die Druckplatte sind an einer oberen Tragstange aufgehängt und werden von einer unteren Führungsstange gehalten, die beide an der Stützsäule befestigt sind. Das physikalische Design des abgedichteten Plattenwärmetauschers ermöglicht eine einfache Reinigung und eine Änderung der Kapazität durch Hinzufügen oder Entfernen von Platten.
Standardmaterialien
Für Rahmen: Kohlenstoffstahl, Edelstahl,
Für Platte: Edelstahl, Titanplatten, Edelstahllegierung 304, Edelstahllegierung 316, Edelstahllegierung C276 oder Titan oder SMO
Für Dichtungen: NBR, EPDM, Viton A, Viton G CR
Warum sollten Sie sich für einen gedichteten Plattenwärmetauscher entscheiden?
Einfach zu montieren und zu reinigen
Höchstleistungsplatte
Höchste Druckfestigkeit
Längere Lebensdauer, geringere Betriebskosten
Hohe Wärmeübertragungseffizienz
Anwendung
Lebensmittelindustrie: Pasteurisierung von Milch, Pasteurisierung von Milch und Getränken, Weintemperierung, Aufbereitung von Flaschenwasser, CIP-Erwärmung (Cleaning-in-Place), Umkehrosmosewasser.
Marineanwendung: Zentrale Kühlung der Haupt- oder Hilfsmotoren oder Turbinen, Schmierölkühlung, Rückkühlung von Umlaufwasser zur Kühlung von Zylindern, Kolben, Einspritzdüsen, Kühlung von Baoder-Öl, Kompressoröl und anderen Schmiermitteln, Vorwärmen von Schmieröl und Schweröl , Vorwärmung von Meerwasser zur Frischwasserproduktion, Wärmerückgewinnung, Wärmeaustausch zur Klimatisierung der Passagierkabinen und Frachträume
Sonstiges: Turbinenölkühler, Chemische Industrie, Fernwärme, Fernkühlung, Schwimmbadheizung, Solarheizung.
Maximaler Druck und maximale Temperatur
Alle Modelle sind je nach erforderlichem Designdruck mit unterschiedlichen Rahmenkonstruktionen und unterschiedlichen Plattenstärken erhältlich. Die maximale Temperatur hängt vom verwendeten Dichtungsmaterial und dem Arbeitsdruck ab
Kanalanordnung mit geringem Winkel Für Anwendungen mit geringeren Anforderungen an den zulässigen Druckabfall
Gemischte Kanalanordnung. Optionale Anordnung zur Erzielung einer optimierten Leistung
Kanalanordnung mit hohem Winkel für Anwendungen mit höherer thermischer Leistung und zulässigem Druckabfall
Modell | Durchmesser (mm) | Modell | Achsabstand der Ecklöcher |
S4A | DN30 | RU30-A | 381*70 |
S8A | DN30 | RU30-B | 656*70 |
S7A | DN60 | RU60-A | 394*126 |
S14A | DN60 | RU60-B | 694*126 |
S20A | DN60 | RU60-C | 894*126 |
S9A | DN65 | RU65-A | 381*192 |
S19A | DN65 | RU65-B | 701*192 |
S31A | DN65 | RU65-C | 1050*192 |
S21A | DN100 | RU100-A | 719*225 |
S22A | DM100 | RU100-B | 719*225 |
S47A | DN100 | RU100-C | 1365*225 |
S37 | DN80 | RU80-A | 1071*238 |
S41A | DN150 | RU150-A | 890*296 |
S42A | DN150 | RU150-B | 890*296 |
S62A | DN150 | RU150-C | 1292*296 |
S43A | DN200 | RU200-A | 791*395 |
S65A | DN200 | RU200-B | 1091*395 |
S100A | DN200 | RU200-C | 1489*395 |
S130 | DN200 | RU200-D | 1891*395 |
S113 | DN250 | RU250-A | 1527*448 |
S121 | DN300 | RU300-A | 1490*480 |
S81 | DN300 | RU300-B | 1080*480 |
S188 | DN300 | RU300-C | 2120*480 |
S145 | DN400 | RU400-A | 1410*660 |
S210 | DN400 | RU400-B | 1901*660 |
S201 | DN500 | RU500-A | 1822*672 |
